Расшифровка маркировки автоматов

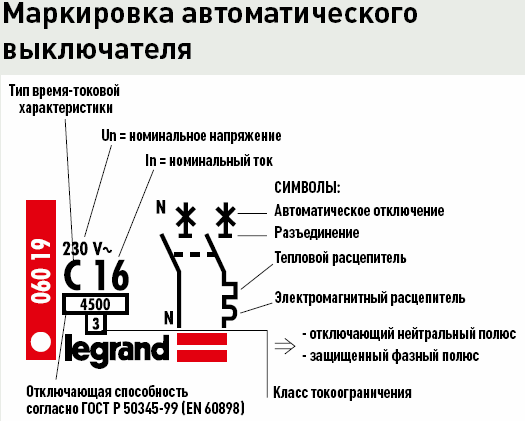

По внешнему виду большинства нельзя определить на какой ток он рассчитан, единственное, о чем можно догадаться по его размерам – большой или малый ток он пропускает и на сколько фаз (полюсов) рассчитан. Как определить характеристики автомата? Нужно просто прочесть маркировку. И так что вы можете увидеть на корпусе автоматического выключателя:
1. Название производителя.
2. Серию или модель.
3. Номинальный ток.
4. Номинальные напряжение и частоту.
5. Время токовую характеристику.
6. Иногда изображает его внутреннюю схему.
Но не на каждом автомате присутствует полный набор этой информации, где-то её больше, где-то меньше. В этом вы убедитесь прочитав статью до конца и рассмотрев все иллюстрации.
Рассмотрим всё по порядку
Популярными производителями автоматических включателей являются:
ABB;
IEK;
Schneider electric;
Legrand.
Фактически производителей гораздо больше. На картинке ниже вы видите, где это указано:
Серия автоматов
Маркировка серии автоматов позволяет найти полную документацию со всеми техническими характеристиками и особенностями модели. Она указывается либо под логотипом фирмы-производителя, либо в другом месте.
Номинальный ток
Это основная величина, по которой выбирают автоматический выключатель. Это номинальное значение тока, которое он может выдержать в течение долгого времени. Это всегда указывается на автоматических выключателях, как на этих примерах:
В зависимости от потребностей подбирают соответствующий автомат, в квартирах обычно ставят от 16 до 32А.
В таблице приведена часть ряда автоматических выключателей и значения номинальных токов при различных температурах окружающей среды.
Предельный ток отключения и класс токоограничения
На маркировке он часто обведен квадратом, указывается мелким шрифтом:
Предельный ток отключения – это величина тока короткого замыкания в тысячах Ампер, например 4500А или 6000А. При таком токе КЗ автомат успешно отключится и не выйдет из строя. Нужно учитывать этот момент, подбирая предельную величину выше чем ток КЗ на данной линии.
В бытовых электроцепях на этот фактор почти не обращают внимание. Автомат может сгореть или залипнуть если ток КЗ в защищаемой цепи превысит это значение, если автомат залипнет (т.е. контакты останутся замкнутыми) то в лучшем случае отгорят клеммы на проводе, в худшем – может произойти возгорание.
Другими словами предельный ток отключения – это коммутационная способность автоматических выключателей.
Сразу под ним указан класс токоограничения это цифра 1, 2 или 3. Обозначает временной интервал в течение которого автомат может ограничить ток короткого замыкания.
| Класс токоограничения | Время протекания, мс |
| 1 | Больше 10 |
| 2 | 6-10 |
| 3 | 2.5-6 |
Время-токовая характеристика
Вторая по важности характеристика при выборе автоматического выключателя – это время-токовая характеристика. При превышениях номинального тока автоматический выключатель размыкается и ток перестает течь по проводам. При каком превышении тока и как быстро разъединится выключатель зависит как раз от время-токовой характеристики. Она обычно указывается перед током.
В быту наиболее распространены автоматы с буквами BCD, их время-токовая характеристика изображена ниже:
Но есть и другие модели.
Она нужна для того чтобы определить для каких целей предназначен автомат и каково его быстродействие при отключении. Это важно, например, при подключении двигателей, чтобы автомат преждевременно не сработал, если произойдет затяжной пуск и другое.
Как правильно выбрать автоматический выключатель расказано здесь:
Напряжение и частота
На корпусе автоматического выключателя часто указывают и номинальное напряжение, на которое он рассчитан.
Схема
Среди многочисленных маркировок можно найти и схему выключателя, она не несет особой ценности, для электрика.
Для чего это нужно?
Такая широкая маркировка нужна, для оперативной замены вышедших из строя автоматических выключателей и подбора подходящих аппаратов при монтаже электроцепей, без обращения к справочникам и технической документации.
Примеры расшифровки маркировок
Для закрепления пройденного материала мы подобрали несколько примеров расшифровки маркировок на различных автоматических выключателях.
