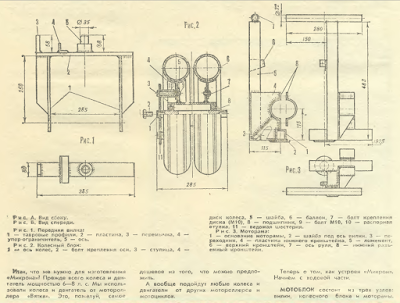

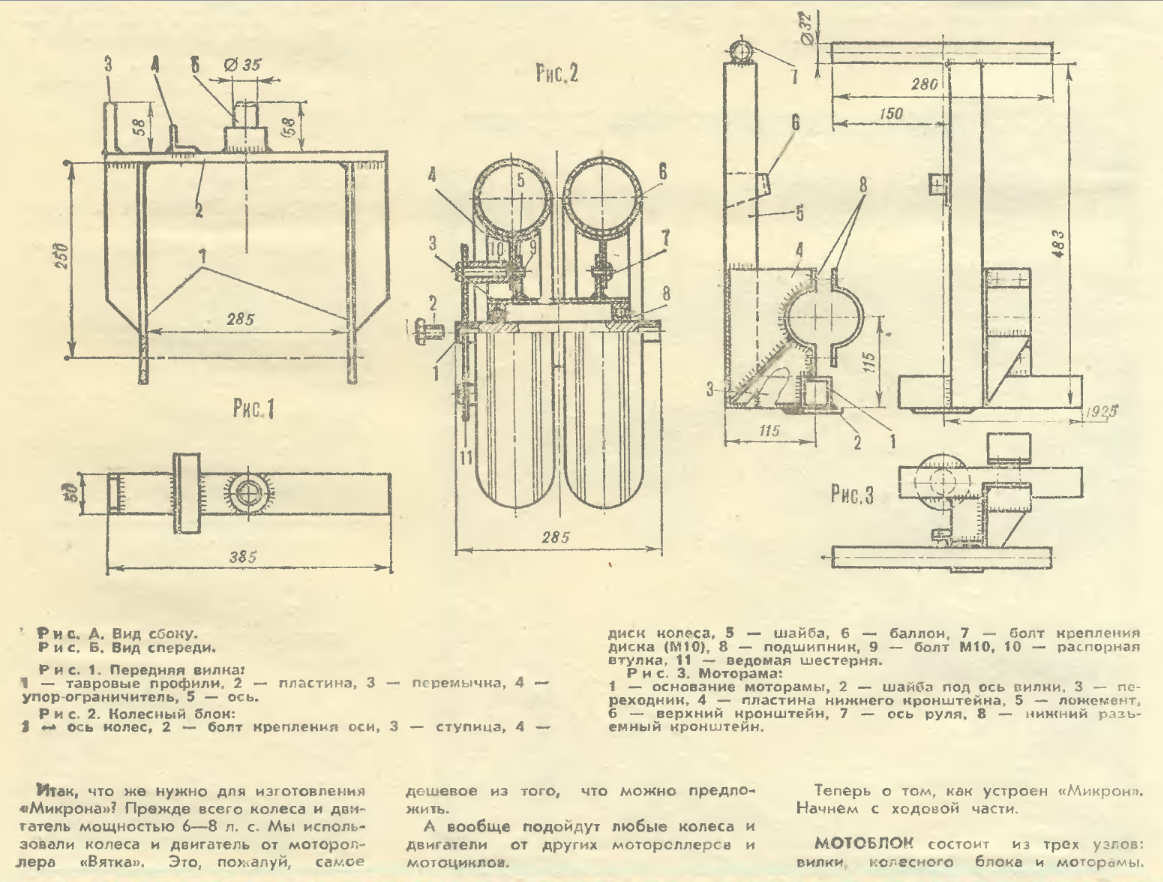

Простой мотоблок "Микрон".

Фото печей для готовки из железо.

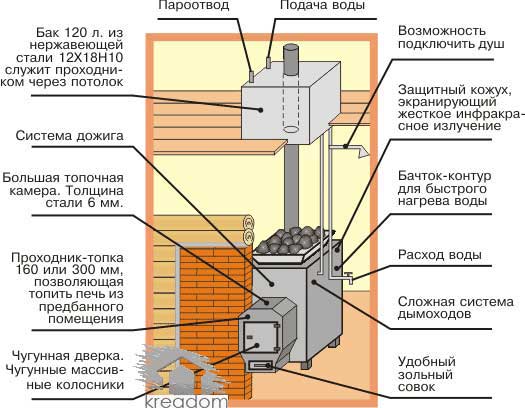

Печь для бани, с интернета, фото, чертежи.

Походная печь, своими руками

Подставка для посуды может быть различной конструкции. На странице показаны два вида подставки. Можно как ножки сделать, отворачиваючим.

Настоящая лодка из бумаги, своими руками.

лодка, бумага, шаблон, клей,газета,палуба,флот,краска, фанера, рейка,борт,лист,форма,байдарка,дно,вар,пропитка

Карт для самых маленьких, своими руками.

 Даже самый маленький малыш
может свободно управлять этой легкой
и маневренной машиной, развивая до-
вольно приличную скорость.
Этот карт — машина педальная. Его
педали, как и у подобных заводсккх
машин, связаны тягами с коленчатым
валом, который преобразует возвратно-
поступательное движение педалей во
вращательное. Но в отличие от завод-
ского варианта, на коленчатом валу
этого карта штифтом закреплена веду-
щая шестерня, которая входит в зацеп-
ление с ведомой шестерней, закреплен-
ной на оси колеса. Благодаря приме-
нению шестеренчатой передачи ось ко-
леса вращается в 2,7 раза быстрее
коленчатого вала. Отсюда легкость хо-
да и завидная скорость. Для свободного
поворота карта ведущим делается толь-
ко одно заднее колесо.
При повороте рулевого колеса пово-
рачивается рулевая колонка, а вместе
с ней и поворотный рычаг. Далее дви-
жение передается на поворотную тягу,
связанную с поворотной цапфой коле-
са. Для одновременного поворота ле-
вого и правого колеса цапфы соеди-
няются тягой — основанием рулевой
твапеции. Конструкция проста и вполне
доступна для изготовления в домашних
усповкяк.
ШАССИ КАРТА 13 изготовляется из
деревянных брусков, желательно твер-
дых пород (березы, дуба). Части между
собой соединяются на клею, а для на-
дежности в места соединения вгоняют-
ся деревянные шпильки.
ОСИ КОЛЕС И ПОВОРОТНЫЕ
ЦАПФЫ 9 рулевого управления изго-
товляются из одного куска стального
Прутка. Сначала пруток сгибают под уг-
лом 90е — получают ось колеса. На-
садив на этот конец подшипники 8 с
кронштейнами подвески 5, загибают
второй конец прутка. Он-то и будет
цапфой. После того как это сделано,
необходимо для более плотной посадки
подшипников в местах, где они будут
находиться, немного расплющить
пруток.
КРОНШТЕЙНЫ ПОДВЕСКИ пе-
редних колес 5 выполнены из листового
дюраля. Гнезда для подшипников 8 вы-
тачиваются на токарном станке. Крон-
штейны устанавливаются на шасси с
помощью двух болтов @ 5 мм).
Поворотные цапфы соединяются ос-
нованием рулевой трапеции 10, выпол-
ненным из 5-мм стальной проволоки.
К одной из цапф подсоединяют пово-
ротную тягу 6, которая другим концом
соединяется с рычагом поворота ко-
лес 11. Собирая рулевое управление,
добейтесь свободного хода тяги. Для
этого можете изгибать тягу, закручивать
ее «штопором». На работе рулевого уп-
равления это не отразится, но тяга
должна работать без заеданий. Поворот-
ный рычаг крепится на рулевой колон-
ке 3 болтом МЗ.
РУЛЕВАЯ КОЛОНКА 3 - это сталь-
ная тонкостенная трубка. Крепится она
двумя трубками, одна из которых —
кронштейн-подпятник 7 — сплющивает-

ся с одной стороны и привинчивается



к шасси, с другой стороны просверли-
вается отверстие, куда вставляется руле-
вая колонка. Другая трубка — опора-
подшипник 4 — одним концом
устанавливается на оси подвески педа-
лей 34, с другого конца в отверстие
вставляется рулевая колонка. Рулевая
колонка закрепляется шплинтом-ограни-
чителем 12. Между шплинтом и опорой
4 устанавливается шайба.
РУЛЕВЫМ КОЛЕСОМ 1 может слу-
жить детская игрушка «Руль с сигна-
лом». Нужно только уменьшить диаметр
самого колеса — обрезать у него спм-
цы, а обод вырезать из фанеры толщи-
ной 5 мм, прикрепить на спицы и об-
мотать тесьмой. Переходным элементом
от рулевой колонки к рулевому колесу
служит деревянная втулка 2. Если нет
возможности купить такой руль, то ру-
левое колесо можно целиком вырезать
из фанеры.
МЕХАНИЗМ ПЕРЕДАЧИ представ-
ляет собой коленчатый вал 26, смонти-
рованный на шасси. Он установлен на
кронштейнах 25 и соединен тягами 28
с двумя педалями 30. Педали шарнирно
закреплены на оси 34, также укреплен-
ной на кронштейнах 29.
Передача на заднее колесо осуществ-
ляется двумя шестернями, одна из ко-
торых — ведущая 20 — насажена на
коленчатый вал, а другая — ведомая
21 — на ось заднего колеса 18. Чтобы
карт мог свободно маневрировать, веду-
щим делается только одно колесо. Оно
закрепляется жестко на ведомой оси 18.
Другое заднее колесо закрепляется на
оси 19, свободно вращающейся в под-
шипнике. Подшипники задних колес
имеют внутренний диаметр 6 мм и
вставляются в обоймы 23, которые, в
свою очередь, крепятся к кронштей-
нам 22. Оси в подшипники вставляются
с натягом. Подшипники коленчатого
вала 24 имеют внутренний диаметр
6 мм и запрессовываются в кронштей-
ны 25. При установке на шасси зад-
него ведущего колеса окончательно
закреплять его можно в том случае,
если происходит нормальное зацепле-
ние шестерен: диаметр ведомой 30 мм;
ведущей — 82. Если таких шесте-
рен нет, то можно использовать
другие шестерни (естественно, устано-
вочные размеры будут другими). Пере-
даточное отношение шестерен должно
быть примерно 2,5; 2,7. Диаметр ведо-
мой шестерни не должен превышать
32 мм.
ТЯГИ 28 изготовлены из медной
трубки, с одного конца которой про-
сверливается отверстие 0 3 для крепле-
ния к педалям. К коленчатому валу
тяга присоединяется с помощью обой-
мы 27, в которую запрессован под-
шипник. При изготовлении коленчато-
го вала на стальной пруток насажива-
ют тяги, а затем выгибают его, так
как на готовый коленчатый вал тяги
установить невозможно. Желательно в
качестве подшипников тяг использо-
вать двухрядные качающиеся шарико-
подшипники.




 В этом случае работа ме-
ханизма передачи будет мягче.
ПЕДАЛИ карта сборные. Каждая со-
стоит из двух рычагов 33, оси 32 и
.собственно педали 30. С внутренней
стороны оси педали высверливается
отверстие и нарезается резьба МЗ под
винт крепления тяги 28. Чтобы умень-
шить трение, в отверстия рычагов пе-
далей вставляются бронзовые втулки 31.
Педали подвешиваются на оси 34 и
закрепляются от осевых перемещений
шплинтами с шайбами. Между педаля-
ми установлен опора-подшипник 4
руленой колонки.
КОЛЕСА 17 изготавливаются из
стеклоткани с эпоксидной смолой.
Для этого из дерева вытачивается мат-
рица диаметром 94 мм и толщиной
52 мм с отверстием 12 мм.
После оклейки матрицы и высыхания
стеклоткани с двух сторон просверли-
вается отверстие 0 12 мм, соосное с
отверстием в матрице. Затем стекло-
ткань разрезается по окружности. По-
лученные половинки надевают на
трубку из стеклоткани, склеенной за-
ранее с внутренним 0 6,2 мм и внеш-
ним 0 12 мм.
Места соединения с трубкой и две
половинки колеса склеивают эпоксид-
кой смолой. Затем колесо шлифуют и
надевают на него шину. Шиной мо-
жет служить кусок камеры от мото-
роллера. Ее необходимо приклеить к
колесу. Когда клей высохнет, шину об-
резают до нужного размера. Колесо
красят с одного торца и ставят на
карт.
Если вы не сможете выклеить колеса
из стеклоткани, сделайте их из дерева.
В этом случае в ступицы передних ко-
лес необходимо вставить скользящие
или шарикоподшипники.
СИДЕНЬЕ карта 15 изготовляется из
пруткового дюраля и оплетается тесь-
мой. Крепится сиденье к карту П-об-
разными дюралевыми профилями 14 с
внутренними бортиками, удерживающи-
ми сухарик 16. За счет такого крепле-
ния сиденье можно регулировать по
росту ребенка.
Под заднюю часть сиденья, в ме-
стах соприкосновения с профилями,
подкладываются кусочки толстой ре-
зины толщиной 4 — 6 мм. Сами профи-
ли прикрепляются к шасси болтами
М5. Если для изготовления карта
будут использованы рекомендованные
материалы, вес карта не будет превы-
шать 2,6 — 2,7 кг.
При изготовлении рычага поворота
колес 11 не следует прорезать паз под
тягу 6 на всю глубину, указанную на
чертеже, так как эта тяга, упираясь в
поворотный рычаг, ограничивает пово-
рот руля. Поэтому паз под тягу про-
резается с таким расчетом, чтобы при
собранном рулевом управлении руль
почти не мог вращаться, а затем глу-
бина паза доводится до нужной ве-
личины.
