Материалы - фото, картинки, теория для создания антигравитолета, двигателя для космоса, создание необычный подъемный силы своими руками.

«Вступительное слово председателя комиссии О.Д. Бакланова: «Меня в первую очередь заинтересовало то, что квантовый двигатель создает силу тяги, используя новые физические принципы без выброса реактивной массы. Казалось бы, это противоречит закону сохранения импульса. Но чтобы снять эти противоречия В.С. Леонов разработал фундаментальную теорию Суперобъединения, раскрывающую электромагнитную структуру космического вакуума, природу тяготения и инерции. Я внимательно изучаю фундаментальный труд Леонова, а это более 700 страниц текста и сотни формул, и скажу следующее: опираясь на теорию Суперобъединения, Леонов подтвердил достоверность концепции Эйнштейна, что в основе тяготения (гравитации) лежит искривление (деформация) квантового пространства-времени. И эта концепция была реализована в конструкции рабочих органов квантового двигателя».

«Питание КвД-1-2009 осуществляем от трехфазной сети переменного тока 220/380 В, 50 Гц. В момент подачи импульса напряжения питания из сети однотактный квантовый двигатель КвД-1-2009 генерирует импульс силы амплитудой F_a. Внешне это проявляется как скачкообразное движение на 0,4…0,5 м аппарата в направлении вектора силы F_a. Следующий импульс силы обеспечивает следующий скачок аппарата. Период следования импульсов в однотактном режиме в данном аппарате составляет 1…4 секунды».

«Сейчас ведутся работы над многотактным квантовым двигателем, с частотой следования импульсов силы 10…50 Гц, обеспечивающим непрерывный режим тяги. Но пока эти разработки нами закрыты».

«Удержать аппарат вручную затруднительно, поскольку резкий рывок вперед на полметра с силой более 100 кг может нанести серьезные травмы».

«Величина удельной силы тяги 115 Н/кВт получена для самого худшего режима и минимальной силы тяги. Для результатов замера максимальной силы 500 кгс удельная сила тяги составляет уже 400 Н/кВт, а в режиме рекуперации энергии, и с учетом особых возможностей КвД, может достигать более 1000 Н/кВт».

«Удельная сила тяги отечественных ЖРД с разной тягой 3,15…60 тонн, не превышает 0,7 Н/кВт. Это в 165 раз хуже, чем у опытного образца квантового двигателя КвД-1-2009, удельная сила тяги которого составила более 115 Н/кВт. В перспективе, в режиме рекуперации энергии, удельная сила тяги КвД составит более 1000 Н/кВт, это в 1428 раз выше, чем у ЖРД, который не имеет такой перспективы развития».

«Так уже было в истории, когда химический заряд заменили ядерным, и получили колоссальный эффект. Теперь мы заменяем химическое топливо энергией сверхсильного электромагнитного взаимодействия (СЭВ) и получили новый колоссальный эффект, основанный на новой физике. Становится очевидным, что будущее принадлежит квантовым двигателям».«По предложению О.Д. Бакланова был проведен еще один эксперимент с измерением силы тяги при вертикальном старте аппарата КвД-1. Нами был быстро изготовлен антигравитатор. Действительно, аппарат с горизонтальной тягой не преодолевает силу земного тяготения, двигаясь параллельно горизонту. А сможет ли квантовый двигатель КвД-1 преодолеть вертикальную силу земного тяготения, выступая как антигравитатор? Да, сможет, и это убедительно доказывает проведенный дополнительный эксперимент».

«Удельная сила тяги антигравитатора порядка 2400 Н/кВт. Это более чем в 20 раз выше, чем у КвД-1-2009. Поэтому у квантового двигателя есть большой резерв для его совершенствования».

«В 2014 году нами был испытан вертикальный старт КвД-1-2014 массой 54 кг. Аппарат взлетал вверх по направляющим с ускорением 10…12 g при стартовой силе тяги более 500 кг-силы в импульсе (более 5000 Н). Материалы испытаний КвД-1-2014 были переданы в Минобороны России и было получено заключение: “Следует также отметить неготовность в настоящее время технологической, производственной и экспериментальной базы России к созданию квантовых двигателей и транспортных средств с ними. Практически речь идет о создании новейшей отрасли отечественной промышленности (аналогичной ракетостроению в 40-х…50-х годах прошлого столетия), что в современных условиях выходит за рамки возможностей Министерства обороны РФ”».https://www.nix.ru/computer_hardware_news/hardware_news_viewer.html?id=198951

Концепция двигателя EmDrive

Изображение: журнал «Воздушно-космическая сфера»Концептуально двигатель EmDrive состоит из магнетрона, генерирующего микроволны, и резонатора, накапливающего энергию их колебаний. Внешне агрегат напоминает ведро. Конструкция, предложенная впервые в 1999 году Шойером, позволяет, по его словам, преобразовывать излучение в тягу.

https://www.google.com/url?sa=i&url=http%3A%2F%2Fgaxilacok12.solidex.spb.ru%2Fyh-rep-19237-gravitolet-dmitriya-eremina-shema.htm&psig=AOvVaw0MwZqQZNVm4kb-ANAFSyw6&ust=1616503292309000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCOjJ47T2w-8CFQAAAAAdAAAAABAT

http://zg5.cosmotest.ru/leonov3.php ссылка на заметку

Квантовый двигатель Леонова

http://www.decoder.ru/list/all/topic_265/

Пондеролет, или говоря иначе антигравитационный «летун», двигатель, теоретически способный развивать скорость света, был построен в 1996 году в России. Звучит совершенно фантастически, и даже нереально, не правда ли? Если бы не одно – личность его изобретателя.



Геннадий Федорович Игнатьев, ученый-физик из Красноярска, долгое время возглавлявший конструкторское бюро ракетно-космического направления (ЦКБ «Геофизика»). Лауреат, между прочим, Ленинской и Государственной премий, консультант по вопросам космоса и академик. Автор множества до сих пор «секретных» изобретений.

Вектор Умова-Пойнтинга в пондеролете

В конце 90-х годов Игнатьевым в родном Красноярсеке основана лаборатория, занимающаяся интересным и известным явлением – эффектом Умова-Пойнтинга. В кратце, суть его в том, что силы антигравитации возникают при взаимодействии магнитного и электрического полей. Профессор Умов еще в конце 19 века ввел понятие об энергетических потоках упругих тел, а чуть позже Пойнтинг дополнил эти исследования и для электромагнитных взаимодействий.



В 1996 году на конференции в Санкт-Петербурге Игнатьевым был представлен доклад о разработке экспериментальной модели нового двигателя, использующего «старые принципы», как любил говорить сам Игнатьев. При размере около четырех метров установка создавала подъёмную силу, способную поднять шесть килограммов груза. И это при потреблении 10 кВт электроэнергии. Сама установка весила около тридцати кг, поэтому модель летать не могла. Но, при расчетном размере порядка сорока метров и подъемной силой триста килограмм, установка могла бы летать.



Разумеется, сразу был виден главный недостаток конструкции – для нее нужен мощный источник энергии, вес которого мешает главной задаче. Но Игнатьев верил, что совершенствуя свое изобретение, сможет преодолеть этот фактор.



Геннадий Федорович никогда не делал тайны из своих исследований. В его лаборатории на стенах были развешаны схемы, чертежи и разъяснения работы механизма. Так же он никогда не скрывал, что черпал идеи у Николы Теслы – даже катушки, размещаемые на концах устройства – это катушки Теслы.

http://cs418722.vk.me/v418722042/5512/mzYPVPzJtyQ.jpg

Материалы - фото, картинки, теория для создания лазерный пушки своими руками.

Существуют много способов получения лазерного излучения - твердотельные лазеры, газовые лазеры, лазеры на красителях, лазеры на свободных электронах, волоконные лазеры, полупроводниковые и другие лазеры. Также лазеры различаются по способу возбуждения. Например, в газовых лазерах различных конструкций, возбуждение активной среды может осуществляться оптическим излучением, разрядом электрического тока, химической реакцией, ядерной накачкой, тепловой накачкой (газодинамические лазеры, ГДЛ). Появление полупроводниковых лазеров породило лазеры типа DPSS (Diode-pumped solid-state laser – твердотельный лазер с диодной накачкой).

Различные конструкции лазеров позволяют получить на выходе излучение разных длин волн, от мягкого рентгеновского излучения, до излучения инфракрасного спектра. В разработке находятся лазеры, излучающие жесткое рентгеновское излучение и гамма-лазеры. Это позволяет подбирать лазер исходя из решаемой задачи. Относительно военного применение, это означает, к примеру, возможность выбора лазера, с излучением такой длины волны, которая минимально поглощается атмосферой планеты.

С момента разработки первого прототипа, непрерывно росла мощность, улучшались массогабаритные характеристики и коэффициент полезного действия (КПД) лазеров. Очень наглядно это заметно на примере лазерных диодов. В 90-х годах прошлого века в широкой продаже появились лазерные указки мощностью 2-5 мВт, в 2005-2010 годах уже можно было приобрести лазерную указку 200-300 мВт, сейчас, в 2019 году, в продаже есть лазерные указки с оптической мощностью 7 Вт. В России в открытой продаже есть модули инфракрасных лазерных диодов с оптоволоконным выходом, оптической мощностью 350 Вт.

Газовый лазер газовые – до 20 кВт;

Твердотельный лазер (для латуни, меди, алюминия и сплавов из него) – 1-6 кВт;

• СО2-лазеры (для любых тонких металлических заготовок) – 600-8000 кВт;
• газодимамические – от 150 кВт.
•



  Длина волны лазера полностью зависит от вида материала. Если рассматривать волоконный лазер, то один его узел создает луч с волной 1 мкм (миллимикрон). Если требуется более длинный луч, используется сумматор, объединяющий лучи нескольких модулей. Показатели твердотельных моделей отличаются мало – длина волны так же 1 мкм. Эти виды лазеров являются идеальным вариантом для резки практически всех видов металлов (даже благородных). Для резки металла (нержавейки) 20 мм мощность волоконного лазера – от 2 кВт. В углекислых лазерах длина волны достигает 10,6 мкм, что создает более высокую плотность на  поверхности. Мощность лазера для резки металла (например, нержавейки) толщиной 3 мм не может быть ниже 500 Вт. В противном случае снизится производительность, материал будет перегреваться. На первый взгляд может подойти СО2-лазер требуемой мощности.










Как сделать мощный лазер из DVD привода своими руками , схема соединения к источнику питания.

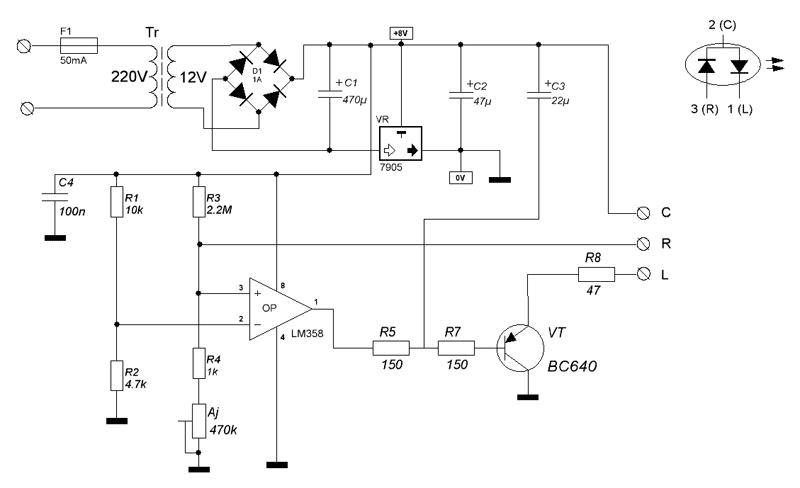

Электрическая схема блока питания лазерного диода от DVD-RW привод ПК.

Азотный ТЕА-лазер https://pulslaser.usite.pro/index/azotnyj-tea-lazer/0-16

Жидкостной лазер на красителях. В состав входят органический растворитель (метанол, этанол или этиленгликоль), в котором растворены химические красители (кумарин или родамин). Рабочая длина волны жидкостных лазеров определяется конфигурацией молекул используемого красителя.

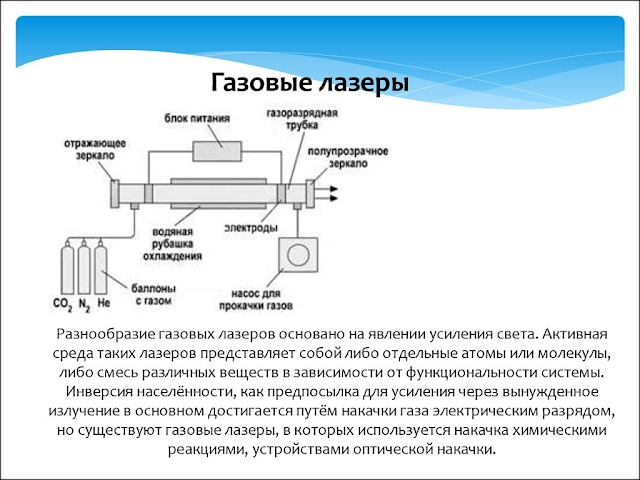

В газовых лазерах применяется углекислый газ, аргон, криптон или газовые смеси, как в гелий-неоновых лазерах. "Накачка" энергией этих лазеров чаще всего осуществляется с помощью электрических разрядов.

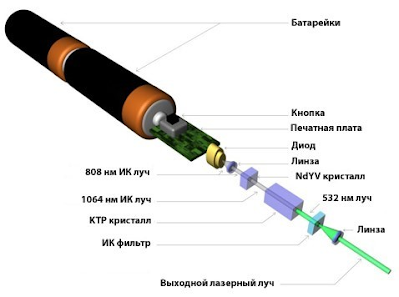

Твёрдотельных лазерах (кристаллы и стёкла) сплошной материал таких рабочих тел активируется (легируется) посредством добавления небольшого количества ионов хрома, неодима, эрбия или титана. Обычно используются следующие кристаллы: алюмо-иттриевый гранат, литиево-иттриевый фторид, сапфир (оксид алюминия) и силикатное стекло. Твердотельные лазеры обычно "накачиваются" импульсной лампой или другим лазером.

Полупроводники. Материал, в котором переход электронов между энергетическими уровнями может сопровождаться излучением. Полупроводниковые лазеры очень компактны, "накачиваются" электрическим током, что позволяет использовать их в бытовых устройствах, таких как проигрыватели компакт-дисков.

Чтобы превратить усилитель в генератор, необходимо организовать обратную связь. В лазерах она достигается при помещении активного вещества между отражающими поверхностями (зеркалами), образующими так называемый "открытый резонатор" за счет того, что часть излученной активным веществом энергии отражается от зеркал и опять возвращается в активное вещество

В Лазере используются оптические резонаторы различных типов - с плоскими зеркалами, сферическими, комбинациями плоских и сферических и др. В оптических резонаторах, обеспечивающих обратную связь в Лазере, могут возбуждаться только некоторые определённые типы колебаний электромагнитного поля, которые называются собственными колебаниями или модами резонатора.

Самодельный CO2 лазер с продольным разрядом [мини-гайд] http://lasers.org.ru/forum/threads/%D0%A1%D0%B0%D0%BC%D0%BE%D0%B4%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9-co2-%D0%BB%D0%B0%D0%B7%D0%B5%D1%80-%D1%81-%D0%BF%D1%80%D0%BE%D0%B4%D0%BE%D0%BB%D1%8C%D0%BD%D1%8B%D0%BC-%D1%80%D0%B0%D0%B7%D1%80%D1%8F%D0%B4%D0%BE%D0%BC-%D0%BC%D0%B8%D0%BD%D0%B8-%D0%B3%D0%B0%D0%B9%D0%B4.2137/

Материал: фотки, схемы, теория чтоб сделать плазменную пушку своими руками.

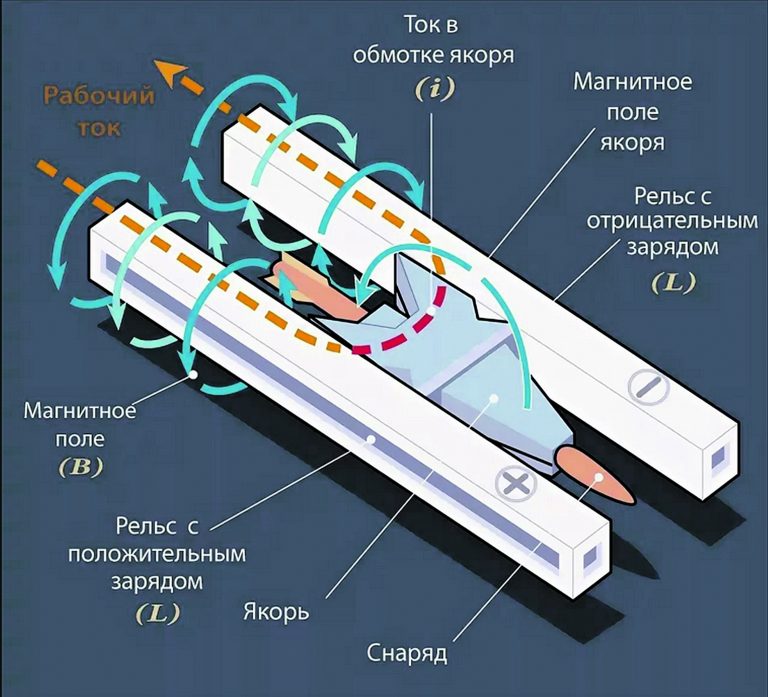

Рельсотрон состоит из двух параллельных электродов, называемых рельсами, подключённых к источнику мощного постоянного тока. Разгоняемая электропроводная масса располагается между рельсами, замыкая электрическую цепь, и приобретает ускорение вследствие силы Ампера, действующей на замкнутый проводник с током в его собственном магнитном поле. Сила Лоренца действует и на рельсы, приводя их к взаимному отталкиванию.

В физике рельсотрона модуль вектора силы может быть вычислен через закон Био — Савара — Лапласа и формулу силы Лоренца. Для вычисления потребуются:

• ${\displaystyle \mu _{0}}$ — магнитная постоянная,
• ${\displaystyle d}$ — диаметр рельсов (подразумевается круглое сечение),
• ${\displaystyle r}$ — расстояние между осями рельсов,
• ${\displaystyle I}$ — сила протекающего в системе тока.

Из закона Био — Савара — Лапласа следует, что магнитное поле на определённой дистанции (${\displaystyle s}$) от бесконечного провода с током вычисляется как:

${\displaystyle \mathbf {B} (s)={\frac {\mu _{0}I}{2\pi s}}}$

Следовательно, в пространстве между двумя бесконечными проводами, расположенными на расстоянии ${\displaystyle r}$ друг от друга, модуль магнитного поля может быть выражен формулой:

${\displaystyle B(s)={\frac {\mu _{0}I}{2\pi }}\left({\frac {1}{s}}+{\frac {1}{r-s}}\right)}$

Для того, чтобы уточнить среднее значение для магнитного поля на арматуре рельсотрона, предположим, что диаметр рельса ${\displaystyle d}$ намного меньше расстояния ${\displaystyle r}$ и, считая, что рельсы могут считаться парой полубесконечных проводников, мы можем вычислить следующий интеграл:

${\displaystyle B_{\text{avg}}={\frac {1}{r}}\int _{d}^{r-d}B(s){\text{d}}s={\frac {\mu _{0}I}{2\pi r}}\int _{d}^{r-d}\left({\frac {1}{s}}+{\frac {1}{r-s}}\right){\text{d}}s={\frac {\mu _{0}I}{\pi r}}\ln {\frac {r-d}{d}}\approx {\frac {\mu _{0}I}{\pi r}}\ln {\frac {r}{d}}}$

По закону Лоренца, магнитная сила на проводе с током равна ${\displaystyle IdB}$; предполагая ширину снаряда-проводника ${\displaystyle r}$, мы получим:

${\displaystyle F=IrB_{\text{avg}}={\frac {\mu _{0}I^{2}}{\pi }}\ln {\frac {r}{d}}}$

Формула основывается на допущении, что расстояние ${\displaystyle l}$ между точкой, в которой измеряется сила ${\displaystyle F}$, и началом рельсов больше, чем расстояние между рельсами (${\displaystyle r}$) в 3-4 раза (${\displaystyle l>3r}$). Также были сделаны некоторые другие допущения; чтобы описать силу более точно, требуется учитывать геометрию рельсов и снаряда.

Конструкция

С изготовлением рельсотрона связан ряд серьёзных проблем: импульс тока должен быть настолько мощным и резким, чтобы снаряд не успел испариться и разлететься, но возникла бы ускоряющая сила, разгоняющая его вперёд. На снаряд или плазменный поршень действует сила Лоренца,[ поэтому сила тока важна для достижения необходимой индукции магнитного поля, и важен ток, протекающий через снаряд перпендикулярно силовым линиям индукции магнитного поля. При протекании тока через снаряд материал снаряда (часто используется ионизированный газ сзади лёгкого полимерного снаряда) и рельсы должны обладать:

как можно более высокой проводимостью,

снаряд — как можно меньшей массой,

источник тока — как можно большей мощностью и меньшей индуктивностью.

Однако особенность рельсового ускорителя в том, что он способен разгонять сверхмалые массы до сверхбольших скоростей (скорость снаряда в огнестрельном оружии ограничивается кинетикой проходящей в оружии химической реакции). На практике рельсы изготавливают из бескислородной меди, покрытой серебром, в качестве снарядов используют алюминиевые брусочки или проволоку, может использоваться полимер в сочетании с проводящей средой, в качестве источника питания — батарею высоковольтных электрических конденсаторов, которая заряжается от ударных униполярных генераторов, компульсаторов, и прочих источников электрического питания с высоким рабочим напряжением, а самому снаряду перед вхождением на рельсы стараются придать как можно большую начальную скорость, используя для этого пневматические или огнестрельные пушки.

В тех рельсотронах, где снарядом является проводящая среда, после подачи напряжения на рельсы снаряд разогревается и сгорает, превращаясь в токопроводную плазму, которая далее также разгоняется. Таким образом, рельсотрон может стрелять плазмой, однако вследствие её неустойчивости она быстро дезинтегрируется. При этом необходимо учитывать, что движение плазмы, точнее, движение разряда (катодные, анодные пятна), под действием силы Лоренца возможно только в воздушной или иной газовой среде не ниже определённого давления, так как в противном случае, например, в вакууме, плазменная перемычка рельсов движется в направлении, обратном силе — так называемое обратное движение дуги.

При использовании в рельсотронных пушках непроводящих снарядов снаряд помещается между рельсами, сзади снаряда тем или иным способом между рельсами зажигается дуговой разряд, и тело начинает ускоряться вдоль рельсов. Механизм ускорения в этом случае отличается от вышеизложенного: сила Лоренца прижимает разряд к задней части тела, которая, интенсивно испаряясь, образует реактивную струю, под действием которой и происходит основное ускорение тела.

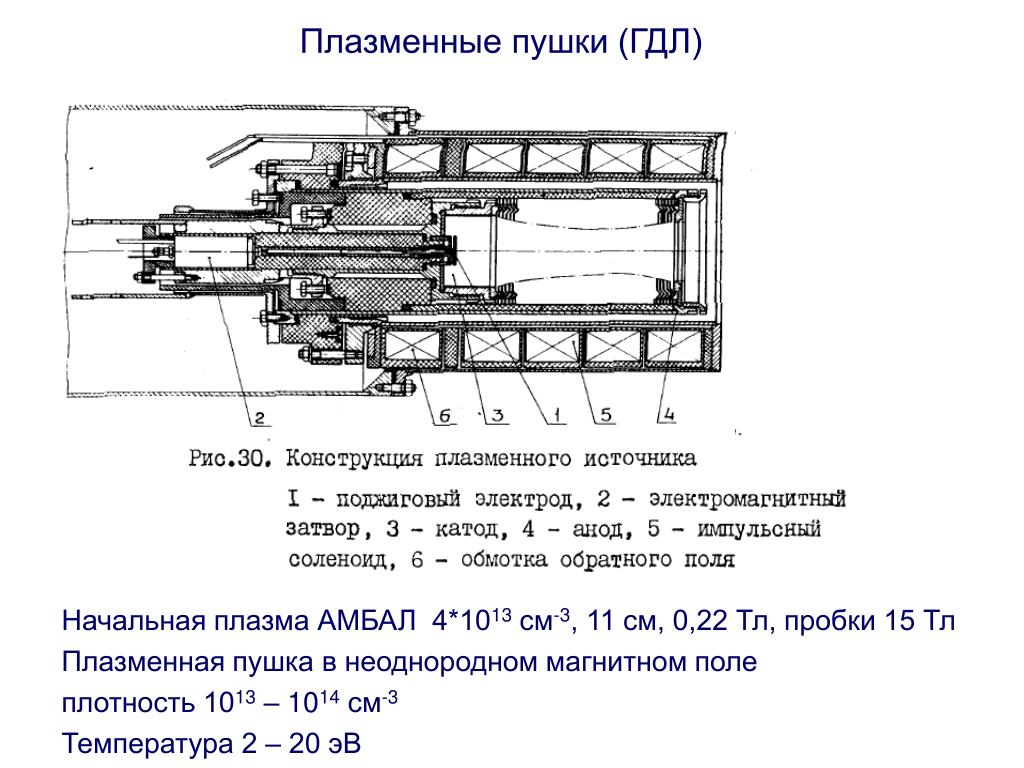

Вариант пушки плазменный, крошечный

Однотактник сделан на одном полевом транзисторе IRF3205, один из самых мощных в относительно маленьком корпусе. Резистор подобрал опытным путем на 820 Ом 2 Вт. Питается от блокинга строчный трансформатор твс110 пц15, имеющий во вторичной обмотке 1080 витков, первичная обмотка мотается толстым проводом стандартно 5+5 с отводом от середины. Выпрямительный диод выбран из серии HER с напряжением 1000 вольт и током 2 ампера, он совсем не греется при длительной работе, а следовательно, нет потерь. Далее заряжается батарея электролитических конденсаторов, с напряжением 800 вольт общим и общей емкостью 300 мкФ. Можно поставить так же резистор на 1 МОм 1 Вт для разрядки батареи, но не важно это. Так как мощность большая, в качестве ключа ставится известный по схемам гауссов тиристор - КУ202М. Он терпит напряжение в 400 вольт, но на моем опыте, сработал хорошо и при 650. А больше нет смысла заряжать.

Трубка пушки сделана из пробирки для сдачи крови, со срезанным днищем. Разрядник делается из медных контактов (не проводов, а  именно цельных кусочков меди. Через сантиметр впереди - катушка магнитная из 45-50 витков проволоки 0,4-0,5. Намотана двум слоями.Выключатель на тиристоре и от батареи уже на любой вкус, так как мощность там не гигантская.

Между контактами помещается комочек из максимально тонкой проволоки без лака, пропитанный силикатом натрия (он же клей канцелярский). Лучше провести маленькую струйку в сторону выстрела. Силикат натрия нужен для испарения во время срабатывания.

Список радиоэлементов

https://fr.slideserve.com/calista-schneider/6919165

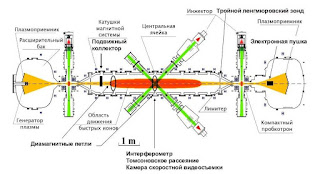

 Плазма

  Частично или полностью ионизированный газ с одинаковой плотностью положительных и отрицательных зарядов.

  1) термическая ионизация
 2) фото-ионизация
 3) ионизация заряженными частицами

  Плазма характеризуется степенью ионизации
 1)слабо
 2) сильно ионизированная
 3) полностью

  Изотермическая --- называется плазма, для которой температура всех компонентов равны.
 Неизотермическая --- температуры компонентов различны (1-электронная , 2-ионная температура, 3- темпер. нейтальных атомов)

  Взаимодействие частиц плазмы между собой характеризуется Кулоновскими силами притяжения и отталкивания, убывающими с расстоянием гораздо медленнее, чем силы взаимодействия нейтральных частиц. Поэтому в плазме одновременно взаимодействуют друг с другом большое число частиц.

  Электрические и магнитные поля вызывают появления объёмных зарядов и токов, что обусловливает ряд специфических свойств.
