Как устроен дифференциальный автомат и для чего его применяют, чем его отличие от УЗО?


Дифавтомат или дифференциальный автоматический выключатель – это устройство которое комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве. В этой статье мы рассмотрим, что такое дифавтомат, как он устроен и где применяется.

Содержание статьи

Как устроен дифавтомат и для чего его применяют

Предназначение

Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

Дифавтомат EKF

Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется. Оно называется УЗО (устройство защитного отключения).

Устройство защитного отключения УЗО

Интересно:

Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

Трехполюсный дифавтомат

Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

Устройство и характеристики дифференциальных автоматических выключателей

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.

Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

Конструкция аппарата

В нём есть:

  • Тепловой расцепитель;

  • Электромагнитный расцепитель;

  • Дифференциальный трансформатор;

  • Схема обработки данных от трансформатора, если её можно так назвать;

  • Силовые контакты;

  • Дугогасительная камера;

  • Кнопка «ТЕСТ» - нужна для проверки работы дифференциальной части.

К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:

Характеристики, по которым выбирают дифавтомат:

  • Значение дифференциального тока, выбирается по тем же правилам, что и для УЗО;

  • Значение номинального тока, выбирается также, как и для автомата;

  • Коммутируемый ток – определяет какой ток КЗ выдержит устройство.

Характеристики на лицевой панели

На рисунке синим овалом выделен дифференциальный ток – 0.03 А или 30 мА. Зелёным овалом выделен номинальный ток и класс быстродействия, здесь это 16А и класс C (определяет по какой кривой времятоковой характеристики работает устройство). Красным квадратом выделен условный ток КЗ (коммутационная способность) – 6000 А, цифра 3 – класс токоограничения.

Важно: Дифавтоматы бывают одно- и трёхфазными.

Схема подключения

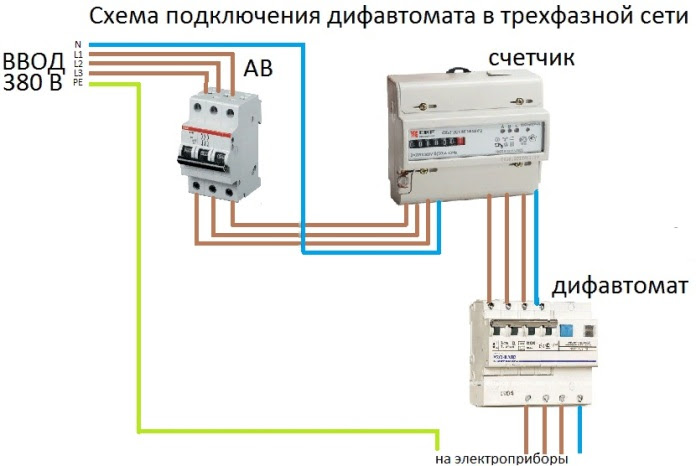

Подключение дифавтомата предельно просто, ниже вы видите пример такой схемы для трёхфазной сети.

Схема подключения дифавтомата в трехфазной сети

Для однофазной сети:

Схема подключения дифавтоматов в однофазной сети

Чем отличается дифавтомат отличается от УЗО и простого автомата

Начнём с того, что УЗО обычно подключают последовательно с обычным автоматом. Это нужно для того, чтобы защитить линию от КЗ и человека от поражения электричеством в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели для вас схему.

Подключение автомата и УЗО

Чтобы на щитке не перепутать дифавтомат с УЗО нужно внимательно осмотреть лицевые панели модулей, и найти схему. Они отличаются, на рисунке ниже вы можете увидеть в чем разница, места на которые обратить внимания выделены.

Отличия дифавтоматов и УЗО

В маркировке УЗО обычно указывают только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс быстродействия и коммутационную способность (ток КЗ), как на обычных автоматах, например, C16 – класс быстродействия C, 16 Ампер.

Если на лицевой панели изображена схема – то можно ориентироваться и по ней. На схеме дифавтомата обычно изображают и расцепители.
